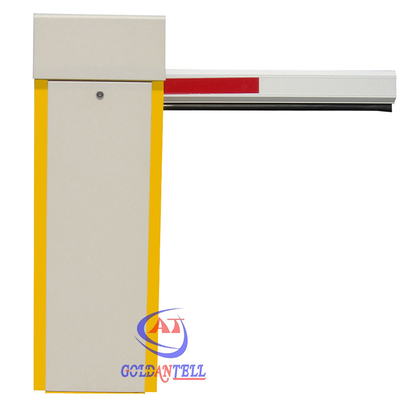

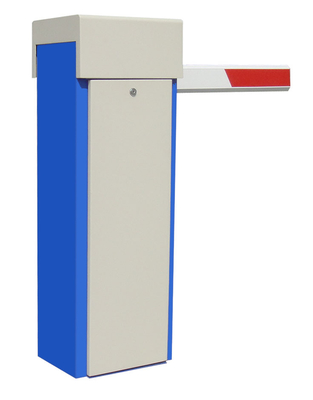

Bariera wysięgnika parkingowego o niskich wymaganiach konserwacyjnych na lotnisku
Centrum handlowe
1 Ogólny opis
Specjalizujemy się w produkcji zintegrowanej inteligentnej bramy szlabanu.Z międzynarodowym zaawansowanym
technologii, realizujemy automatyzację i intelektualizację bramki barierowej, którą można obsługiwać;
bezpiecznie, wygodnie i szybko.
2 cechy
za.Specjalny mechanizm ruchu, bez przekładni lub paska;brak konieczności konserwacji;stabilna wydajność i
Długa żywotność
b.Specjalnie zaprojektowany mechanizm równoważenia, który sprawia, że wysięgnik uruchamia się powoli, biegnie szybko i zatrzymuje się powoli.
c．Unikaj wibracji spowodowanych pracą wysięgnika;
d．Tylko 90 stopni działa dla wysięgnika, aby uniknąć wypadku o 360 stopni spowodowanego przez
nieprawidłowe awarie.
e． Specjalnie zaprojektowany wolnoobrotowy silnik w aluminiowej obudowie, zintegrowana skrzynia biegów o niskim poziomie hałasu i szybkim nagrzewaniu
promieniowanie;
f (Inteligentny system ochrony przed przegrzaniem mechanizmu napędowego, aby kontrolować temperaturę silnika i unikać)
łatwo ulega uszkodzeniu podczas częstego użytkowania.
3 parametry techniczne
za.Zasilanie: AC220V ± 10% 50 HZ AC110V ± 10% 50 HZ/60 HZ;
b.Temperatura pracy:-40 ℃ (85 ℃)
do.Moc znamionowa: 70 W/150 W
re.Wilgotność względna: ≥90%
np. rozmiar: 340*280*1030mm
4 Uwagi dotyczące bezpieczeństwa
za. Podczas pracy nie otwieraj pokrywy ani drzwiczek, aby uniknąć wypadku.
b.Zwykle użytkownicy nie mogą zmieniać układu przewodów wewnątrz szlabanu.Proszę po prostu połączyć bramę z
Zasilanie 220V.
do. Instalacja zasilająca powinna być wyposażona w wyłącznik upływowy (≥10A).
re.Podczas opuszczania ramienia nie umieszczaj niczego pod wysięgnikami;i żadnemu ciału nie wolno stać ani
chodzenie pod wysięgnikiem.
mi．W przypadku odcięcia zasilania najpierw wyłącz połączenie zasilania;następnie ustaw wysięgnik w pozycji pionowej przez
ręczne obracanie huśtawki ręcznej.
fa. Normalnie nie zwiększaj ani nie zmniejszaj długości ani wagi wysięgnika, aby uniknąć utraty równowagi.Gdyby
niezbędny, wymagany jest profesjonalny personel.
sol. Normalnie nie należy regulować pozycji mechanicznego wyłącznika krańcowego lub fotoelektrycznego wyłącznika krańcowego.
5 Specyfikacja:
|
Rodzaj
|
Model: GAT-P37
|
|
Czas operacji
|
1.8s, 3s, 5s, 6s Dostosowane |
| Typ ramienia |
Proste ramię: maks. 6 metrów, rozmiar 45 × 100 mm i stop aluminium 45 * 80 mm
Ramię ogrodzeniowe: dwa lub trzy ramiona ogrodzeniowe, maks. 4,5 metra, stop aluminium
Ramię składane: ramię składane 90 lub 180 stopni, maks. 5 metrów, stop aluminium
|
| Materiał |
Blacha ocynkowana lub arkusze walcowane na zimno, o grubości 2 mm, mogą być wytrzymałe
Pokryty farbą epoksydową dla ochrony przed warunkami atmosferycznymi
|
| Rozmiar |
350*280*1070mm
|
| Wiosna i łożysko |
Obróbka cieplna: trwalsza, ponad 5 milionów razy dzięki testom operacyjnym;
|
| Moc znamionowa |
80W
|
| Napięcie znamionowe |
AC 220V/110V±10%, 50/60HZ
|
| Odległość zdalnego sterowania |
mniej niż 50 metrów
|
| Wielkość opakowania |
430*360*1150mm , mocny karton z poduszką
wewnątrz z folią bąbelkową do ochrony, na zewnątrz z opakowaniem skrzyni;
|
| GW |
60 KG
|
| Dostawa |
By Sea: duże zamówienie (ponad 100 zestawów), tanie, sugerowane!
Jeśli jest to pilne, może być dostarczone samolotem lub ekspresowym
|
| Zapłata |
Próbka: pełna płatność
Zamówienie: zwykle 30%-40% zaliczki, saldo przed wysyłką
|
| Zalety |
1. szybki czas dostawy, 3-5 dni na 50 zestawów po otrzymaniu zaliczki;
2. 9 lat doświadczenia OEM / ODM;
3. szybka reakcja na problemy z obsługą
|
| Podanie |
Nadaje się do wewnętrznego i zewnętrznego parkingu na lotnisku, w centrum handlowym,
magazyn, hotel, fabryki, kondominium, wypożyczalnie samochodów itp. Może
być również dostosowany do użycia wraz z dowolnym parkingiem biletowym z płatnościami automatycznymi
lub system kontroli dostępu
|
7 Typowe problemy i rozwiązania
|
Powszechny problem
|
Analiza
|
Rozwiązanie
|
|
Gdy silnik pracuje, wysięgnik nie działa.
|
- klucz-pin głównego wału silnika spada,
- psuje się ramię zginające części mechanizmu
|
1. otwórz silnik i napraw klucz-pin;
2. zdemontuj część mechanizmu i wymień ramię gnące
|
|
Ramię wibruje podczas opuszczania lub osiągania pozycji poziomej
|
1. Brak równowagi spowodowany słabym napięciem sprężyny;
2. Śruby ramienia są poluzowane;
3. Sprawa nie jest dobrze rozwiązana.
|
1. wymień sprężynę zgodnie z tabelą dopasowania sprężyny standardowej lub zmień położenie otworu do zawieszania;lub wyreguluj śrubę łączącą sprężyny do prawidłowej pozycji;
2. dokręcić śruby ramienia;
3. zapiąć butelki walizki;
|
|
Ramię zatrzymuje się podczas ruchu.
|
- zła regulacja wyłączników krańcowych
- za duże napięcie sprężyny
|
- sprawdź podłączenie wyłączników krańcowych i popraw;
(szczegóły patrz rysunek połączeń)
- wymienić sprężynę lub zmienić położenie otworu do zawieszania;
|
|
Zapobieganie kolizjom nie działa
|
Uszkodzenie czujnika uziemienia lub przewodu IR lub nieprawidłowe połączenie;
|
Wymień czujnik uziemienia lub części, dokładnie popraw połączenie zgodnie z rysunkiem;
|
|
Ramię nie mogło osiągnąć właściwej pozycji.
|
Nieprawidłowa regulacja wyłączników krańcowych
|
ustawić ramię w pozycji poziomej lub pionowej, ustawić fotobarierę na środku przełączników fotoelektrycznych, aż zaświeci się światło.Czerwone światło do osiągnięcia pozycji poziomej;zielone światło służy do osiągnięcia pozycji pionowej;
|
8 Dlaczego Coose Goldantell?
1.Dostarczany jest roczny bezpłatny serwis (bez ramienia)
2. Oferowany jest serwis z dożywotnią opłatą.
3. Serwis technologiczny jest zapewniony
Następujące sytuacje są płatne za serwis (lub wymianę):
za.Zepsuty przez niewłaściwą instalację.
b Zepsute przez niewłaściwe wolty.
do.Powierzchnie systemu zniszczone przez złą instalację naszego użytkowania.
4. Złamany przez klęskę żywiołową.
5. Zaległy
6. Serwisowanie przedmiotów z naszych obietnic.
O uaktualnieniu i ulepszeniu produktu nie zostaną powiadomione, jeśli takie istnieją.
Organ wyjaśniający tę instrukcję produktu i artykuł serwisowy należą do fabryki produkcyjnej
